本方案為四川某化學有限公司污水處理系統沼氣發電設備技術方案，包括沼氣發電機組設備的設計選型、生產制造、運輸安裝、稅票提供，但不包含對應的管道、公用工程施工及土建等內容。
一、山東誠星新能源科技有限公司簡介
山東誠星新能源科技有限公司，位于山東省濰坊市，是一家專業從事燃氣動力產品研發、銷售、服務于一體的企業。公司管理、產品研發團隊，堅持“人性化、個性化、智能化、專業化”的發展理念，專注于產品研發和專業技術服務隊伍的培育，產品在國內石油、天然氣行業、規模化畜禽養殖企業、大中型沼氣工程、煤礦、垃圾處理場等領域得到了廣泛的推廣應用。
1.柴油發電機組：6.5KW至2000KW
● 沼氣發電機組：10kw到2000kw沼氣發電機組、 天然氣發電機組、石油伴生氣發電機組、液化石油氣發電機組。
● 機組配置：
☆ 發動機選用康明斯、雷沃、上柴、斯太爾、揚動、里卡多等；
☆ 發電機為斯坦福、馬拉松、利萊森馬、德科等純銅無刷自勵磁交流發電機；
☆ 深海、眾智、科邁、凱訊控制模塊，可實現并機，并網，遙控，自動控制；
☆ 自選配置：靜音箱、拖車、ATS雙電源自動切換、并機并網、全自動控制、熱電聯產與（雙）余熱回收（CHP）；
● 國內市場：山東、河南、河北、北京、天津、山西、陜西、安徽、湖南、江西等28個省市。
我們是一支對客戶充滿責任感和激情的團隊，我們崇尚學習、善于創新、精誠合作、真誠服務、提倡共贏，確保以最快的時間，最優的服務，最大限度的滿足客戶的需求。
二、污水處理沼氣發電項目概況
項目單位：四川某化學有限公司
項目性質：新建
項目占地及建設地點：四川省
項目擬建設 ：新增4套200kw機組并機發電，功率綜合800KW，預計年發電量700萬度（kw.h)
根據行業經驗及現場實際情況，沼氣相關數據如下：
| 工作范圍 | 發電機組設備的選型、生產、運輸、安裝、調試 |
| 環境溫度 | 年平均氣溫24℃，無霜期260天，極端最低-10℃，最高35℃ |
| 沼氣來源 | 前端沼氣凈化系統 |
| 沼氣質量標準 | 主參數 |
| 甲烷含量 | ＞55% |
| 壓力 | 2~5kpa |
| 流量 | 400m3/h |
| 硫化氫 | ＜20ppm |
| 濕度 | 小于80% |
| 溫度 | 30℃ |
| 雜質含量 | ＜30mg/Nm3 |
| NH3 | ＜20mg/Nm3 |
| 雜質粒徑 | ≤5μm |
| 氣壓波動 | ≤1 kPa/min) |
三、沼氣發電設備選型
現場設計沼氣產量為4000-8000立方，可以選擇400kw-800kw的機組。結合沼氣流量波動較大，如果采用單臺機組，很有可能會因此而無法正常運行，或是效率極低。結合多年的經驗，推薦采用多臺機組并行的方案，實際運行時，用戶可以根據自己的需求，選擇運行的機組的數量，以實現最大的能效。推薦組合為：2*200KW=800KW。

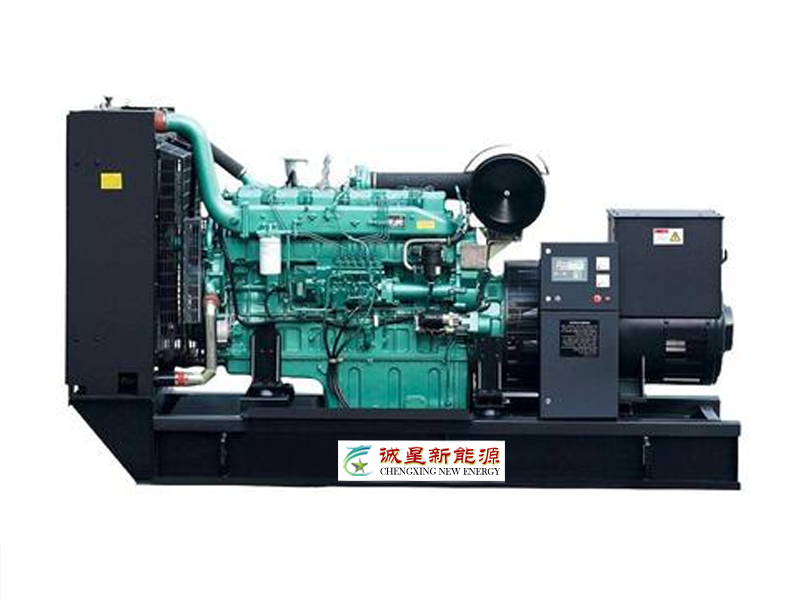

| 沼氣發電機組參數 | |||||
| 機組型號 | CX200GFQ | ||||
| 生產廠家 | 山東誠星新能源科技有限公司 | ||||
| 輸出容量（KVA） | 250 | ||||
| 輸出功率（KW） | 200 | ||||
| 輸出電流（A） | 360 | 輸出電壓(V) | 400/230 | ||
| 頻率（HZ） | 50 | 功率因數 | 滯后0.8 | ||
| 相數與線制 | 三相四線制 | 電壓調整 | 自動恒壓系統 | ||
| 電壓測試 | 三相檢測 | 電流測試 | 三相檢測 | ||
| 穩態電壓調整率 | ≤±1.0% | 穩態頻率調整率 | ≤±5% | ||
| 穩態電壓波動率 | ≤±0.5% | 穩態頻率波動率 | ≤±0.5% | ||
| 瞬態電壓調整率 | -15%—+20% | 瞬態穩定時間 | -10%—+10% | ||
| 電壓穩定時間 | ≤1S | 頻率穩定時間 | ≤3S | ||
| 電壓整定上升范圍 | ≥5.0% | 電壓整定下降范圍 | ≤-5% | ||
| 頻率降 | ≤3.0% | 連接方式 | 國際通用SAE繞性連接 | ||
| 外形尺寸長×寬×高（mm） | 3200*1200*1800 | 重量（kg） | 2200 | ||
| 送電方式 | 自動/手動 | ||||
| 波形失真 | 正弦波，波型畸變＜5% | ||||
| 抑制無線電干擾性能 | 電話影響系數TIF＜50，電話諧波系數THF＜2% | ||||
| 使用環境 | 環境溫度≤38℃，海拔高度≤1000m，相對濕度≤60% | ||||
| 符合標準 | 符合國標GB/T2820-2009 | ||||
| 發動機 | |||||
| 品牌 | 濰柴P12 | 輸出功率（KW） | 240 | ||
| 型號 | WP12D264E200NG | 備用功率（KW) | 264 | ||
| 引擎結構形式 | 火花塞點火、水冷、直列、四沖程 | ||||
| 調速方式 | 電子調速 | 轉速Rpm/min | 1500 | ||
| 啟動方式 | 24V直流電啟動 | 冷卻方式 | 閉式水循環風冷 | ||
| 濾清系統 | 采用整體式更換機油和空氣濾清器 | ||||
| 排氣系統 | 采用工業用高降噪效能消音器 | ||||
| 發電機 | |||||
| 型號 | HJI-200 | ||||
| 生產廠家 | 威克 | ||||
| 結構、勵磁方式 | 三次諧波/無刷勵磁 | ||||
| 防護等級 | IP22 | 絕緣等級 | H | ||
| 極數 | 4極 | 效率 | 99% | ||
| 空載電壓調整范圍 | ≥±5% | 電壓控制方式 | AVR自動/手動調壓 | ||
| 電壓恢復時間 | ＜1秒 | 頻率波動率 | ≤±0.25% | ||
| 過載能力及時間 | 10%，12小時內允許1小時 | ||||
四、供貨范圍及報價
根據工藝設計，供方供貨范圍如下，包括該范圍內設備本身的設計、生產、運輸、安裝、調試、運營人員培訓。但該范圍內的所有土建類工作、公用配套設施，如照明、廠房、消防、給排水、煙氣凈化等由需方完成，承包方提供技術支持，具體如下：
| 產品名稱 | 規格型號 | 額定功率 | 數量 | 單位 | 單價 | 總價 | 備注 |
| 萬元 | 萬元 | ||||||
| 沼氣發電機組 | CX-200GFQ | 200KW | 4 | 臺 | |||
| 并機柜 | CX-200BJ | 200KW | 4 | 臺 | |||
| 備注 | |||||||
| 合計（大寫）： 元整 小寫： 元 | |||||||
| 附注：1、以上產品價格，含稅，，包含運費用，不含設備在用戶現場裝卸費用。還包含隨機必備的配件及工具（機油濾芯、空氣濾芯、火花塞、皮帶、缸套墊、火花塞扳手及其他扳手等。 | |||||||
| 2、標準型沼氣發電機組配置：燃氣發動機、發電機、電氣控制柜、公共底盤、發動機點火系統、燃氣供給及調壓系統、機油冷卻系統發電機組數據顯示及保護系統、電子調速系統、空氣濾清器、阻火器、啟動蓄電瓶、電瓶連接線等。 | |||||||
| 3、質保期：設備到貨之日起一年或者3000小時先到為準。 | |||||||
| 沼氣發電設備配置明細 | |||||
| 序號 | 名稱 | 型號規格 | 單位 | 數量 | 備注 |
| 1 | 燃氣發動機 | WP12D264E200NG | 臺 | 1 | 濰柴P12系列 |
| 2 | 發電機 | HJI-250 | 臺 | 1 | 無錫威克 |
| 3 | 燃氣控制系統 | P12 | 套 | 1 | 伍德沃德系統 |
| 4 | 并網柜 | CX-250BJ | 套 | 4 | 誠星新能源 |
| 5 | 并網控制器 | 9510 | 套 | 4 | 眾智 |
| 6 | 斷路器 | LGL-400 | 套 | 4 | 法國羅格朗 |
五、系統設計
本工藝設計，從設備到施工，嚴格按照國家相關法律、標準、規范、規章制度執行，具體依據如下：
《建筑設計防火規范》 GB50016-2006
《城鎮燃氣設計規范》 GB50028-2006
《工業金屬管道工程施工及驗收規范》 GB50235-2008
《現場設備、工業管道焊接工程施工及驗收規范》 GB50236-98
《工業金屬管道設計規范》 GB50316-2000
《工作場所有害因素職業接觸限值》 GBZ2-2002
《大中型沼氣工程技術規范》 GB/T 51063-2014
《沼氣工程技術規范》 NY/T1220.2-2006
《輸送流體用無縫鋼管》 GB/T 8163-1999
《流體輸送用不銹鋼無縫鋼管》 GB/T 14976-2002
《機械設備安裝工程施工及驗收通用規范》 GB50231-98
《工業設備、管道防腐蝕工程施工及驗收規范》 HGJ 229-91
《污水綜合排放標準》 GB8978-1996
《大中型沼氣工程技術規范》 GBT51063-2014
《工業與民用電力裝置的接地設計規范》 GBJ65-83
《工業企業照明設計標準》 GB50034-92
《工業企業廠界噪聲標準》 GB12348-90
《城市區域環境噪聲標準》 GB3096-93
《惡臭污染物排放標準》 GB14554-93
《采暖通風和空氣調節設計規范》 GBJ19-87
《爆炸和火災危險環境電力裝置設計規范》 GB50058-92
《爆炸性環境用防爆電氣設備通用要求》 GB 3836.1-8
六、公司資質榮譽
七、客戶服務展示
八、工程案例
